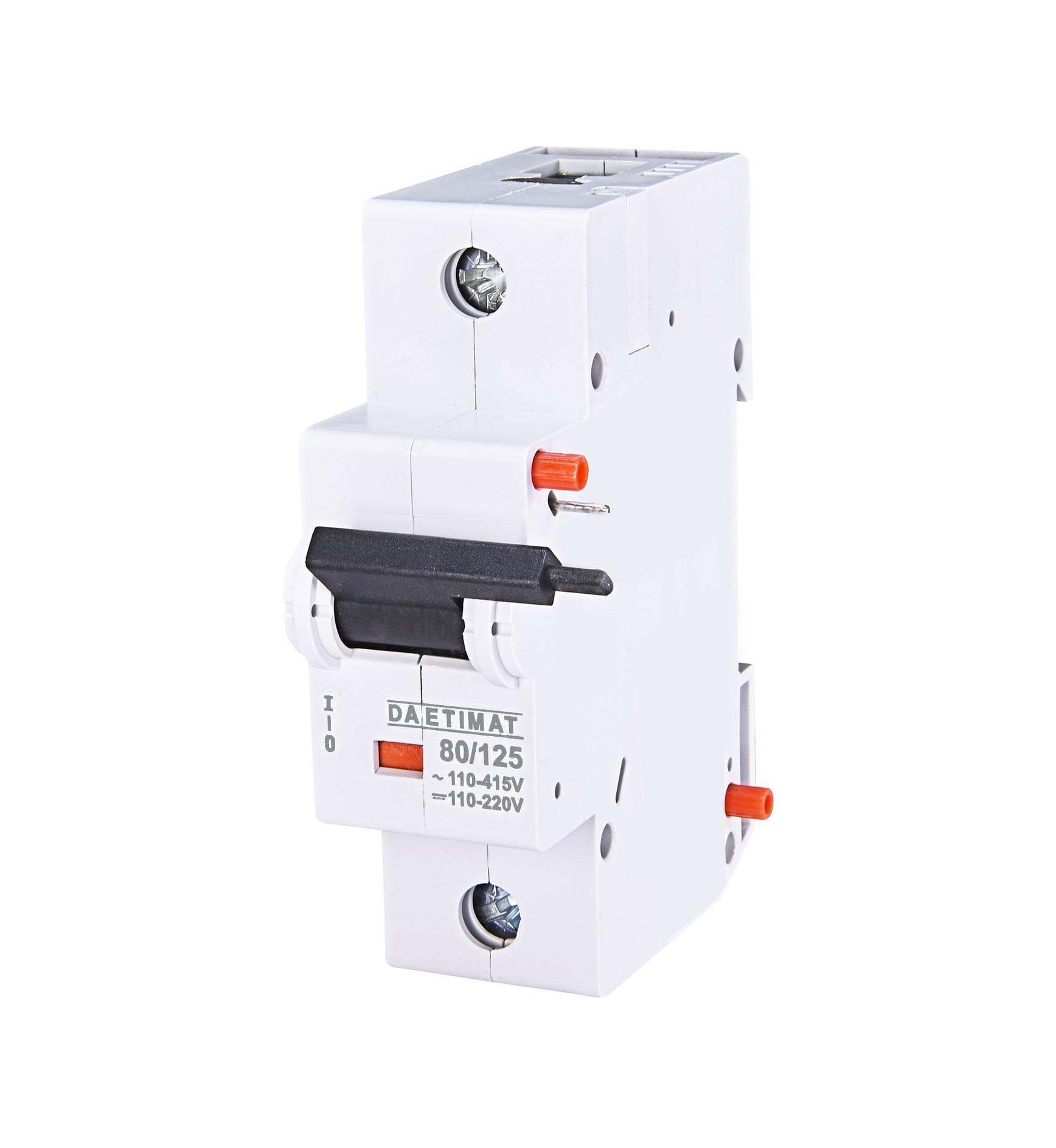

Незалежний розчіплювач ETI DA ETIMAT AC 80/125 110-415V

Опис товару

Незалежний розчіплювач ETI DA ETIMAT AC 80/125 110-415V

Незалежні расцепители Etibreak 2 використовують котушки з безступінчатим регулюванням і можуть використовуватися для електричного блокування. При спрацьовуванні незалежного розчеплювача контакти вимикача і рукоятка перейдуть в стан TRIPPED (розчіплюючи). Допустимий діапазон напруги – від 85% до 110% для AC і від 75% до 125% для DC.

Висота(мм): 90
Ширина(мм): 27
Глибина(мм): 60
Сумісність із типом пристрою автоматичного вимикача: ETIMAT 10 (80…125A)
Сторона приєднання: праворуч

Опис

Незалежний розчіплювач (НР) – це додатковий пристрій, що встановлюється в автоматичні вимикачі для дистанційного відключення електричного кола. Він спрацьовує при подачі на нього керуючого імпульсу напруги від зовнішнього джерела, наприклад, від релейного пристрою, системи аварійного відключення або дистанційного управління.

Призначення:

Основне завдання незалежного розчіплювача – аварійне або віддалене відключення автоматичного вимикача в разі перевантажень, коротких замикань або інших аварійних ситуацій. Його використовують у:

системах автоматизації та диспетчеризації;

промислових електроустановках;

системах протипожежного захисту;

віддаленому керуванні електромережами.

Характеристики: Незалежний розчіплювач ETI DA ETIMAT AC 80/125 110-415V

Основні технічні параметри незалежного розчіплювача:

Номінальна напруга живлення: 12В, 24В, 48В, 110В, 220В змінного або постійного струму.

Споживаний струм: залежить від моделі, зазвичай не більше 1А.

Час спрацювання: від 10 до 50 мс.

Можливість багаторазового використання: після спрацювання вимикач потрібно вручну або автоматично повернути в робочий стан.

Монтаж: кріпиться безпосередньо в автоматичний вимикач.

Принцип роботи: Незалежний розчіплювач

1. При подачі електричного імпульсу на котушку розчіплювача створюється магнітне поле.

2. Магнітне поле притягує сердечник, який механічно впливає на механізм розчеплення автоматичного вимикача.

3. Автоматичний вимикач переходить у вимкнений стан, знеструмлюючи коло.

4. Для повторного ввімкнення потрібно механічно або електрично повернути вимикач у початковий стан.

Висновок

Незалежний розчіплювач – це важливий елемент електричних систем безпеки та автоматизації. Він дозволяє швидко реагувати на аварійні ситуації та дистанційно відключати електрообладнання, що підвищує надійність та безпеку електромереж.

Незалежні расцепители Etibreak 2 використовують котушки з безступінчатим регулюванням і можуть використовуватися для електричного блокування. При спрацьовуванні незалежного розчеплювача контакти вимикача і рукоятка перейдуть в стан TRIPPED (розчіплюючи). Допустимий діапазон напруги – від 85% до 110% для AC і від 75% до 125% для DC.
